Начинка RC-самолёта: мотор, серво, регулятор, приёмник

Голый планер сам не полетит — оживляет его «начинка»: силовая установка, рулевые машинки, регулятор и приёмник. Для новичка эти четыре компонента сливаются в непонятную кучу проводов, а ведь именно от их правильного подбора зависит, будет ли модель тянуть, слушаться рулей и не падать из-за перегрева электроники. Разберём начинку электросамолёта по узлам — что это, как считать и что брать.

Силовая установка: мотор

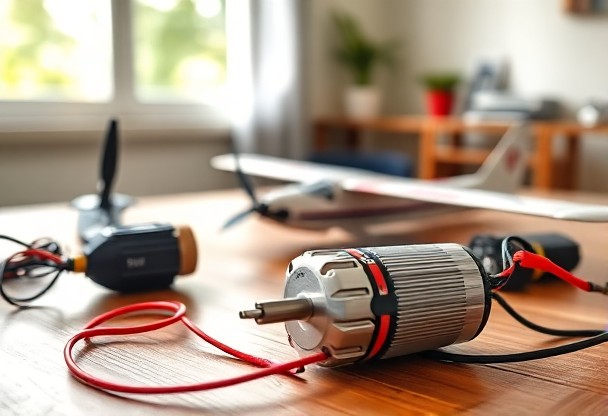

Сердце электромодели — бесколлекторный (brushless) мотор. Коллекторные «банки» остались в игрушках и микро-классе. Бесколлекторники бывают двух типов:

• Outrunner (внешнего вращения) — крутится корпус, обороты ниже, момент выше. Стандарт для самолётов: крутит большой винт, даёт тягу.
• Inrunner (внутреннего вращения) — высокие обороты, ставится в EDF (импеллеры) и скоростные модели.

Ключевой параметр мотора — KV (оборотов на вольт без нагрузки). Низкий KV (800–1000) + большой винт = тяга для тренеров и планеров. Высокий KV (2000+) + маленький винт = скорость. Размер мотора обозначают цифрами статора, например 2212 (диаметр 22 мм, высота 12 мм) — типовой мотор для тренера на 1–1,2 кг.

Запомните ориентир по тяге: для спокойного тренера достаточно тяги примерно в 0,5 от взлётного веса, для уверенного полёта — 0,8–1,0, для пилотажа и вертикали — 1,5 и выше (тяга больше веса). Считайте всю силовую связку — мотор, винт, регулятор и банку — как единый комплект, а не по отдельности.

Регулятор хода (ESC)

Регулятор (Electronic Speed Controller) — это «коробка передач» между приёмником и мотором: принимает сигнал со стика газа и дозирует ток на мотор. Главные параметры:

1. Ток (амперы). Должен быть с запасом 20–30% над максимальным потреблением мотора. Мотор тянет 25 А — берите регулятор на 30–40 А.
2. Напряжение (число банок LiPo, S). 3S-регулятор не поставить на 4S-сборку — сгорит.
3. BEC. Встроенный стабилизатор, который питает приёмник и серво от полётной банки (обычно 5–6 В). Избавляет от отдельной батареи приёмника. Линейный BEC греется на высоком напряжении, импульсный (SBEC) — эффективнее.

Надёжные бренды: Hobbywing (Skywalker, XRotor), Castle Creations, YGE. Не экономьте на регуляторе — его отказ роняет модель.

Сервомашинки

Серво двигают рули: элероны, руль высоты, руль направления, иногда закрылки. Что важно при выборе:

• Размер/вес: микро (3,7–9 г) для лёгких пенопластовых тренеров, стандартные (40 г) для крупных и ДВС-моделей.
• Момент (кг·см): сколько усилия держит рулевая поверхность. Для тренера хватает 1,5–2,5 кг·см; для скоростных и больших рулей — больше.
• Шестерни: пластиковые дешевле, но металлические (MG) переживают жёсткие посадки и нагрузки.
• Тип: аналоговые дешевле, цифровые точнее держат позицию и быстрее, но потребляют больше тока.

Серво в нейтрали должны стоять с качалкой под 90° к тяге, тяги — без люфта и заеданий.

Приёмник

Приёмник принимает сигнал с передатчика и раздаёт его по каналам на серво и регулятор. Главное правило — он должен быть совместим с протоколом вашей аппаратуры: FrSky (ACCST/ACCESS), Spektrum (DSMX), Futaba (FASST/T-FHSS), FlySky (AFHDS). Чужой протокол не привяжется. Параметры:

• Число каналов — не меньше, чем у вас функций. Тренеру хватает 4–6.
• Размер и вес — для микромоделей берут лёгкие приёмники.
• Телеметрия (по желанию) — возвращает на передатчик напряжение банки, ток, высоту.

Как всё это соединяется

Логика проста: LiPo → регулятор → мотор (силовая ветка), и регулятор (через BEC) → приёмник → серво (управляющая ветка). Приёмник получает команды по радио, передаёт газ на регулятор, а положение рулей — на серво.

1. Аккумулятор подключается к регулятору силовыми проводами (разъёмы XT60, EC3).
2. Регулятор тремя проводами — на мотор; направление вращения меняется перестановкой любых двух.
3. Сигнальный шлейф регулятора — в канал газа приёмника (он же питает приёмник через BEC).
4. Серво — каждое в свой канал приёмника по назначению рулей.

Аккумулятор — то, что питает всю начинку

Без LiPo вся силовая схема мертва, поэтому батарея — полноправный пятый компонент начинки. Разбираемся в маркировке:

• S — число банок в последовательной сборке, задаёт напряжение. 3S = 11,1 В номинала (3,7 В на банку). Чем больше S, тем выше напряжение и обороты мотора.
• mAh — ёмкость. Больше ёмкость — дольше полёт, но тяжелее банка. Для лёгкого тренера хватает 1300–2200 мА·ч.
• C — токоотдача. Значение C, умноженное на ёмкость, даёт максимальный ток разряда. Банка 2200 мА·ч 30C отдаёт до 66 А — с запасом перекрывает потребление тренера.

Подбор простой: смотрите, что просит мотор и регулятор по напряжению (число S) и по току, и берёте банку с C-рейтингом, перекрывающим пиковое потребление с запасом. Недостаточная токоотдача — это просадка напряжения, перегрев и вздутие банки.

Как не сжечь начинку: типовые ошибки

Электроника прощает мало, и почти все «загадочные» отказы сводятся к нескольким причинам:

1. Регулятор без запаса по току. Мотор тянет на пике больше, чем рассчитан ESC, — конденсаторы вздуваются, регулятор горит.
2. Несоответствие по напряжению. Подали 4S на 3S-регулятор или мотор — мгновенный выход из строя.
3. Перегруз серво. Качалка упирается в механический предел, серво «жужжит» под нагрузкой и сгорает за минуты.
4. Маленький винт на низкооборотистом моторе или наоборот — мотор либо не тянет, либо перегружается и греется. Винт подбирают по рекомендациям производителя мотора.
5. Плохой обдув. Регулятор и мотор в закрытом фюзеляже без вентиляции перегреваются — оставляйте отверстия для потока воздуха.

Типовая связка для первого тренера

• Мотор outrunner 2212, ~1000 KV.
• Регулятор Hobbywing 30 А со встроенным BEC.
• 4× микро-серво 9 г (металл по возможности).
• Приёмник под вашу аппаратуру 2.4 ГГц на 6 каналов.
• LiPo 3S 1300–2200 мА·ч, винт 8–9 дюймов.

Подобрав начинку по этим принципам, вы получите сбалансированную модель, которая уверенно тянет, чётко слушается рулей и не горит от перегруза. А поняв, как связаны мотор, регулятор, серво и приёмник, вы легко соберёте и следующую, более серьёзную машину уже без подсказок.
